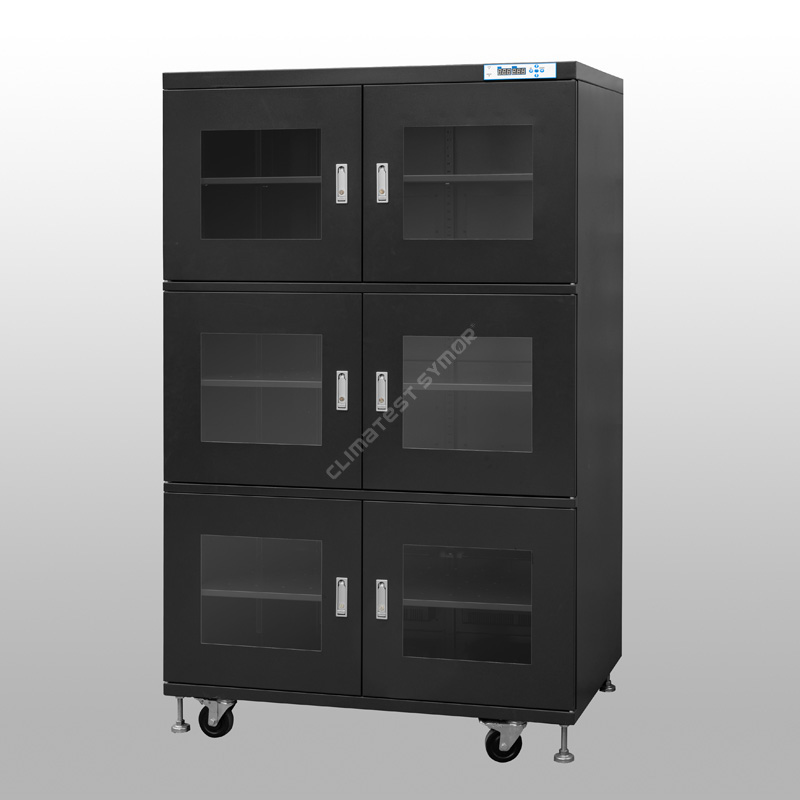

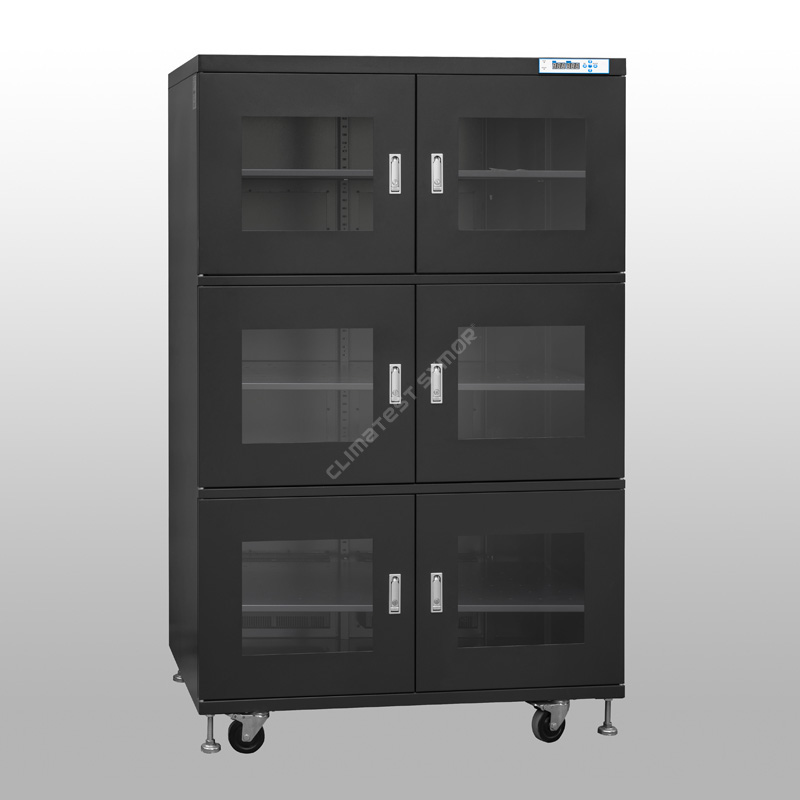

Alle 1 % RH kuivakaappi

Kuvaus

Alle 1 % RH Dry Cabinet tarjoaa erittäin alhaisen kosteuden säilytyksen SMT-tuotantolinjoille. Kehittyneimmällä kosteudenpoistotekniikalla kaappi luo erittäin kuivan ilmapiirin, joka estää "popcorn-ilmiön" kosteusherkissä komponenteissa, pidentää niiden käyttöikää lattialla ja eliminoi kalliin typen tai toistuvan korkean lämpötilan leipomisen tarpeen.

Alle 1 % RH kuivakaapit: Tekniset tiedot

Alle 1 % RH kuivakaapit: Ominaisuus

▸Suhteellinen kosteus: <1 %RH, joka tarjoaa erittäin alhaisen kosteuden säilytysratkaisun MSL 4, 5, 5a ja 6.

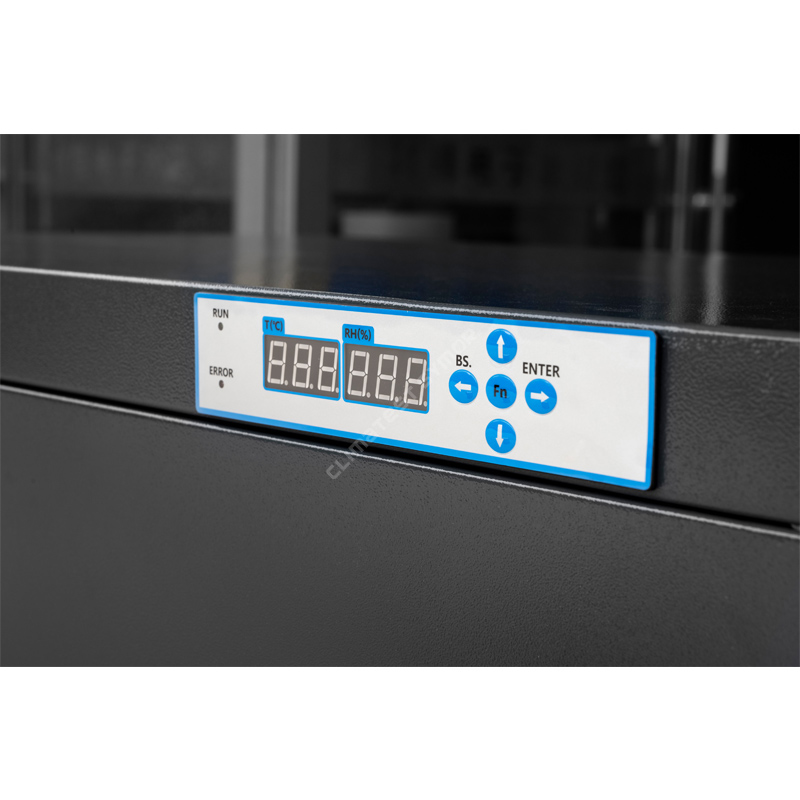

▸Digitaalinen näyttö: Mikrotietokoneohjattu LED HD -näyttö, käyttäjäystävällinen suhteellinen kosteusasetus, reaaliaikainen valvonta.

▸ESD-turvallinen: Antistaattinen pintavastus 10⁵–10⁹ Ω.

▸Säädettävät hyllyt: Korkeussäädettävät, sopivat erikokoisille komponenteille.

▸Muistitoiminto: Ei tarvetta nollaukseen sähkökatkon jälkeen.

▸Energiatehokas: Säästää virtaa säilyttäen samalla erittäin tehokkaan kosteudenhallinnan.

Kuinka kuivattaa kosteutta?

Alle 1 % RH -kuivakaappien kosteudenpoistoperiaate on "fyysinen adsorptio molekyyliseulojen kautta + syklinen regenerointi" (luotettavin menetelmä), normaali TE-jäähdytyskuivakaappi ei voi saavuttaa näin erittäin alhaista kosteustasoa.

Adsorptioprosessi: Kaapin adsorptiomateriaalina käytetään molekyyliseuloja; Näissä siivilöissä on laaja nanokokoisten mikrohuokosten verkosto, jotka adsorboivat vesimolekyylejä ilmasta – aivan kuten sieni imee vettä. Tuuletin imee kosteaa ilmaa kuiviin yksiköihin, joissa vesimolekyylit adsorboituvat fysikaalisesti ja kuivattu ilma palautetaan tämän jälkeen kaapin sisäosaan.

UusiutuminenKäsitellä:Kun molekyyliseula saavuttaa adsorptiokyllästyksen, järjestelmä aloittaa automaattisesti alhaisen lämpötilan lämmityksen varovasti muuntaakseen adsorboituneet vesimolekyylit vesihöyryksi, joka sitten poistetaan kaapista; molekyyliseula palauttaa siten kosteuden imemiskykynsä.

Alle 1 % RH -kuivakaapit käyttävät kehittynyttä tekniikkaa, mukaan lukien Sveitsistä tuodut suhteellinen kosteus (RH) ja lämpötila-anturit, varmistaakseen sisäisen ympäristön tarkan ohjauksen ja valvonnan. Kosteusanturin tarkkuus on +/-2 %RH. Kuivat kaapit suojaavat herkkiä esineitä tehokkaasti kosteuden haitallisilta vaikutuksilta ylläpitämällä vakaata ja vähäkosteista ympäristöä.

Sovellukset SMT Electronics Manufacturingissa

Alle 1 % RH kuivakaapit ovat välttämättömiä kosteusherkille laitteille (MSD), jotka on luokiteltu MSL 4, 5, 5A ja 6 IPC/JEDEC J-STD-033 -standardien mukaan:

▸Ensisijaiset käyttötapaukset: "Popcorn-ilmiön" estäminen: Reflow-juottamisen aikana (huippulämpötilat ~260°C) muovisten IC-pakkausten sisään jäänyt kosteus muuttuu höyryksi aiheuttaen sisäisiä halkeamia ja delaminaatiota. Erittäin alhainen kosteusvarastointi poistaa tämän kosteuden ennen juottamista.

▸ Lattian käyttöiän keskeyttäminen: Kun TULE-sairaudet poistetaan suljetuista kosteussulkupusseistaan, niiden "lattian käyttöiän" kello alkaa tikittää. Niiden säilyttäminen <1 % RH -kaapissa pysäyttää tämän ajastimen tehokkaasti, jolloin käyttämättömät komponentit voidaan säilyttää turvallisesti ja käyttää myöhemmin uudelleen ilman paistamista.

▸Hapettumisen estäminen: Erittäin kuiva ilmapiiri estää paljaiden kuparityynyjen, hopeapintojen ja juotettavien pintojen hapettumisen – säilyttää juotettavuuden vuosia

Lattian käyttöikä tarkoittaa suurinta sallittua aikaa, jonka MSD (Moisture-Sensitive Device) voi viipyä normaalissa tehdasympäristössä (≤30°C / 60 % RH) sen jälkeen, kun se on poistettu kosteutta suojaavasta tyhjiöpussistaan, samalla kun se on edelleen turvallinen sijoittamista ja uudelleenvirtausta varten.

Levitysmenetelmä: Kun MSL Level 4–6 -komponentit on poistettu tyhjiöpusseistaan, jos asennus- ja uudelleenjuoksutusprosesseja ei ole suoritettu loppuun määritellyn lattian käyttöiän aikana, ne on sijoitettava välittömästi alle 1 %:n suhteellisessa kuivakaappiin. Tässä erittäin alhaisessa kosteudessa <1 % suhteellisessa kosteudessa komponenttien kosteuden absorptioprosessi "pysähtyy" tehokkaasti ja jäljellä oleva lattian käyttöikä lakkaa kulumasta, kuivakaappi ei toteuta esipaistamista, joka voidaan ladata suoraan linjalle käyttöä varten, mikä parantaa merkittävästi tuotannon tehokkuutta.

Reaaliaikainen kosteusprofiili(Ympäristön kosteus 60 %RH, ei kuormaa):

Oven avaaminen 30 sekunniksi joka kerta ja sulkeminen sitten:

Pitkäaikainen säilytys ilman oven avaamista:

Reaaliaikainen kosteusmittaus ennen toimitusta

Käytämme erittäin tarkkaa Rotronics-kosteusmittaria mittaamaan uudelleen alle 1 %:n RH-kuivakaapin ennen toimitusta ja antamaan kalibrointitodistuksen, tarkistamme huolellisesti jokaisen kaapin viat ja varmistamme, että kaikki toimii hyvin sen jälkeen, kun ne saapuvat asiakkaan käsiin, tämä on myös vastuu, Symor on huolissaan laadunvalvonnasta ja asiakkaiden palautteet ovat toistuvia syitä tilauksillemme.

Kuivakaappien ja typpikaappien välinen ero:

▸Kuivauskaapeissa käytetään kuivausyksiköitä kosteudenpoistoon, ei kulutustarvikkeita, ei vaihtoja, ja ne imevät kosteutta ja poistavat sen automaattisesti ulos.

▸Typpikaapit käyttävät typen tyhjennystä saavuttaakseen alhaisen kosteuden ja alhaisen happipitoisuuden varastointisovelluksen, N2-kaasu on kuluvaa.

Komponentit, jotka vaativat <1 % RH-kuivakaappeja:

▸IC:t, BGA:t, QFP:t ja kaikki SMD-komponentit, joissa on MSL 5/6

▸ Paljaat PCB:t (estää hapettumisen ja kosteuden imeytymisen)

▸3D-tulostimen metallijauheet (hygroskooppiset ja reaktiiviset)

Toimialastandardien noudattaminen

Alle 1 % RH kuivakaapit on suunniteltu täyttämään tai ylittämään:

IPC/JEDEC J-STD-033             Tule- ja lihaskudosten käsittely, pakkaus ja säilytys

IPC-1601                                  piirilevyjen varastointi ja käsittely

IEC 61340-5-1                          ESD-ohjaus (ESD-turvallisille malleille)

Kuka ostaa meiltä?

Symor myy matalakosteusohjattuja kaappeja maailmankuuluille puolijohde- ja elektroniikkavalmistajille, kuten Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn ja yliopistot kuten Stanford, Illinois, ETH Zürich........kuivakaappimme auttavat asiakkaita:

▸Osoita tärkeimmät kipukohdat: MSD:n (Moisture-Sensitive Device) hallinnan haasteiden täydellinen ratkaiseminen

▸Pienennä kustannuksia ja paranna kokoonpanon tehokkuutta: toi merkittävän sijoitetun pääoman tuoton (ROI)

▸Poikkeuksellinen tuotteen suorituskyky: vakaa ja luotettava kosteudenhallintatekniikka

Lisätietoja alle 1 % RH -kuivakaapeista on verkkosivuillammewww.climatestsymor.comtai lähetä sähköpostia osoitteeseen sales@climatestsymor.com. Vastaamme sinulle mahdollisimman pian ja toivotamme mahdollisen yhteistyön tervetulleeksi.
