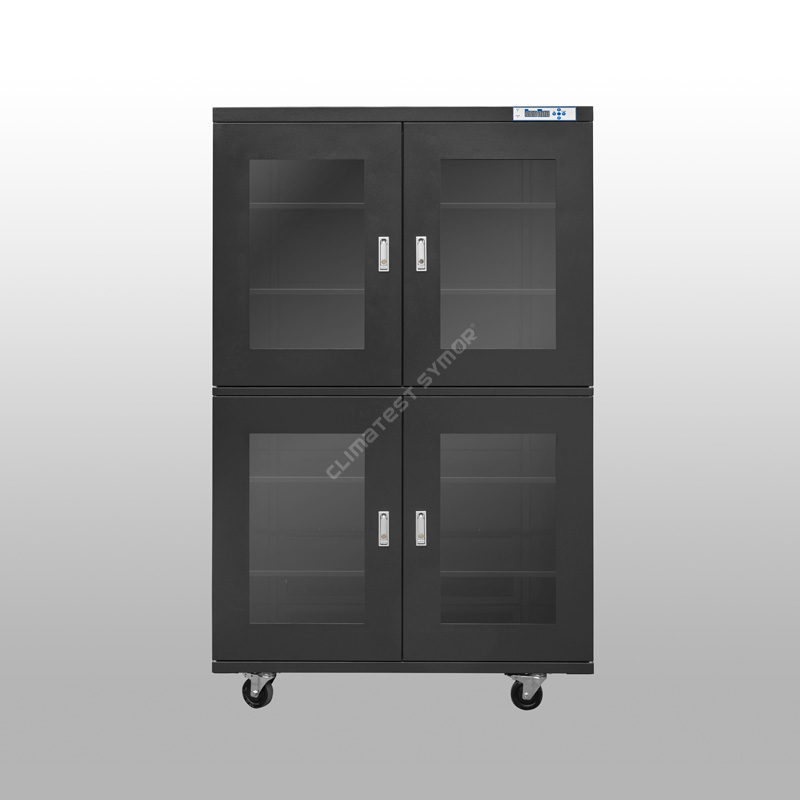

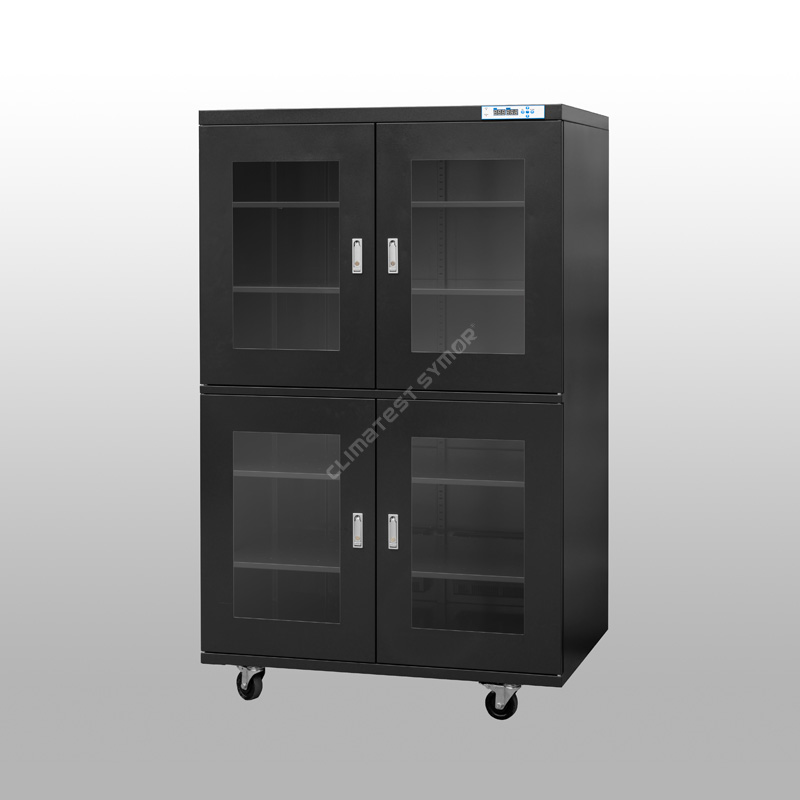

Matalakosteussäätöiset kuivakaapit

Kuvaus

<1 % RH Matalan kosteuden säätelevät kuivakaapit on suunniteltu ensisijaisesti elektronisille komponenteille, jotka on luokiteltu korkean kosteusherkkyyden (MSL) alle – erityisesti tasoihin 4, 5, 5a ja 6. Nämä erittäin matalan kosteuden säilytyskaapit pystyvät jatkuvasti ylläpitämään <1 % RH:n säilytysympäristöä ja ovat siten kansainvälisen alan standardin J-STD-0EC3 mukaisia.

 Matalakosteussäätöiset kuivakaapit: Tekniset tiedot

Matalakosteussäätöiset kuivakaapit: Ominaisuus

▸Suhteellinen kosteus: <1 %RH, joka tarjoaa erittäin alhaisen kosteuden säilytysratkaisun MSL 4, 5, 5a ja 6.

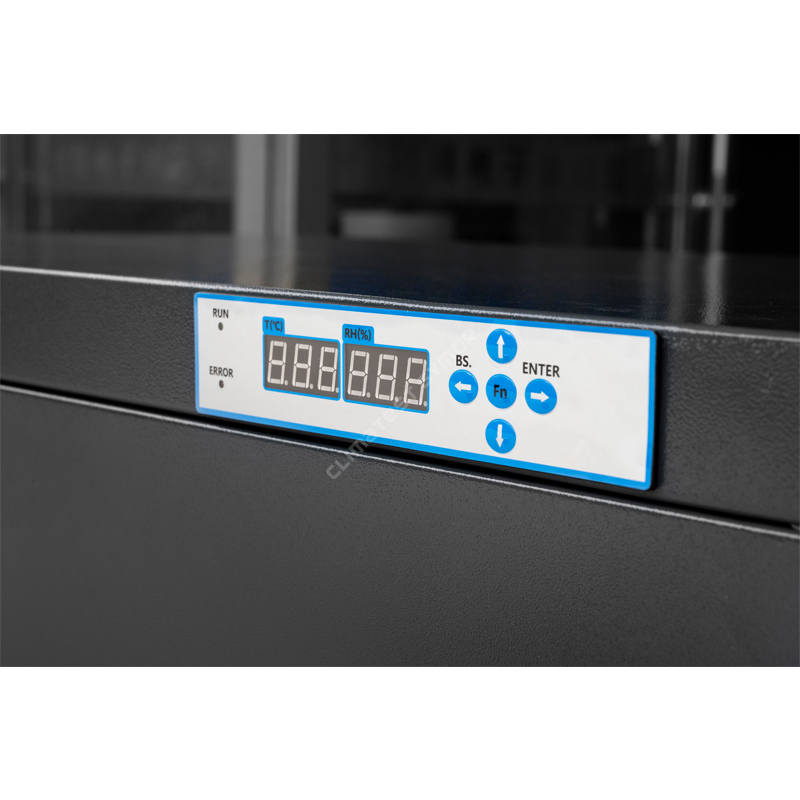

▸Digitaalinen näyttö: Mikrotietokoneohjattu LED HD -näyttö, käyttäjäystävällinen suhteellinen kosteusasetus, reaaliaikainen valvonta.

▸ESD-turvallinen: Antistaattinen pintavastus 10⁵–10⁹ Ω.

▸Säädettävät hyllyt: Korkeussäädettävät, sopivat erikokoisille komponenteille.

▸Muistitoiminto: Ei tarvetta nollaukseen sähkökatkon jälkeen.

▸Energiatehokas: Säästää virtaa säilyttäen samalla erittäin tehokkaan kosteudenhallinnan.

Kuinka kuivattaa kosteutta?

<1 %RH Matalakosteussäätöisten kuivakaappien kosteudenpoistoperiaate on "fyysinen adsorptio molekyyliseulojen kautta + syklinen regenerointi" (luotettavin menetelmä), normaali TE-jäähdytyskuivakaappi ei voi saavuttaa näin erittäin alhaista kosteustasoa.

Adsorptioprosessi: Kaapin adsorptiomateriaalina käytetään molekyyliseuloja; Näissä siivilöissä on laaja nanokokoisten mikrohuokosten verkosto, jotka adsorboivat vesimolekyylejä ilmasta – aivan kuten sieni imee vettä. Tuuletin imee kosteaa ilmaa kuiviin yksiköihin, joissa vesimolekyylit adsorboituvat fysikaalisesti ja kuivattu ilma palautetaan tämän jälkeen kaapin sisäosaan.

UusiutuminenKäsitellä:Kun molekyyliseula saavuttaa adsorptiokyllästyksen, järjestelmä aloittaa automaattisesti alhaisen lämpötilan lämmityksen varovasti muuntaakseen adsorboituneet vesimolekyylit vesihöyryksi, joka sitten poistetaan kaapista; molekyyliseula palauttaa siten kosteuden imemiskykynsä.

<1 %RH Matalakosteussäätöiset kuivakaapit käyttävät kehittynyttä tekniikkaa, mukaan lukien Sveitsistä tuodut suhteellinen kosteus (RH) ja lämpötila-anturit, jotka varmistavat tarkan sisäisen ympäristön ohjauksen ja valvonnan. Kosteusanturin tarkkuus on +/-2 %RH. Kuivat kaapit suojaavat tehokkaasti herkkiä esineitä kosteuden haitallisilta vaikutuksilta, kuten korroosiolta, homeelta ja hajoamiselta, ylläpitämällä vakaata ja vähäkosteista ympäristöä.

Matalakosteudensäätöiset kuivakaapit SMT-kokoonpanossa

SMT (Surface Mount Technology) -teollisuudessa <1 % RH -kuivakaappien ensisijainen käyttökohde on kosteusherkkien laitteiden (MSD:n) erikoishallinta ja ohjaus, jotta varmistetaan, että ne pysyvät täysin kuivina ennen uudelleenjuottamista, mikä estää "popcorn-ilmiön" aiheuttamat komponenttien vauriot.

Lattian käyttöikä tarkoittaa suurinta sallittua aikaa, jonka MSD (Moisture-Sensitive Device) voi viipyä normaalissa tehdasympäristössä (≤30°C / 60 % RH) sen jälkeen, kun se on poistettu kosteutta suojaavasta tyhjiöpussistaan, samalla kun se on edelleen turvallinen sijoittamista ja uudelleenvirtausta varten.

Levitystapa: Kun MSL Level 4–6 -komponentit on poistettu tyhjiöpusseistaan, jos asennus- ja uudelleenjuottoprosessia ei ole saatu päätökseen määritetyn lattian käyttöiän aikana, ne on sijoitettava välittömästi <1 % RH:n kuivaan säilytyskaappiin. Tässä erittäin alhaisessa kosteudessa <1 % suhteellisessa kosteudessa komponenttien kosteuden absorptioprosessi "pysähtyy" tehokkaasti ja jäljellä oleva lattian käyttöikä lakkaa kulumasta, kuivakaappi ei toteuta esipaistamista, joka voidaan ladata suoraan linjalle käyttöä varten, mikä parantaa merkittävästi tuotannon tehokkuutta.

Reaaliaikainen kosteusprofiili(Ympäristön kosteus 60 %RH, ei kuormaa):

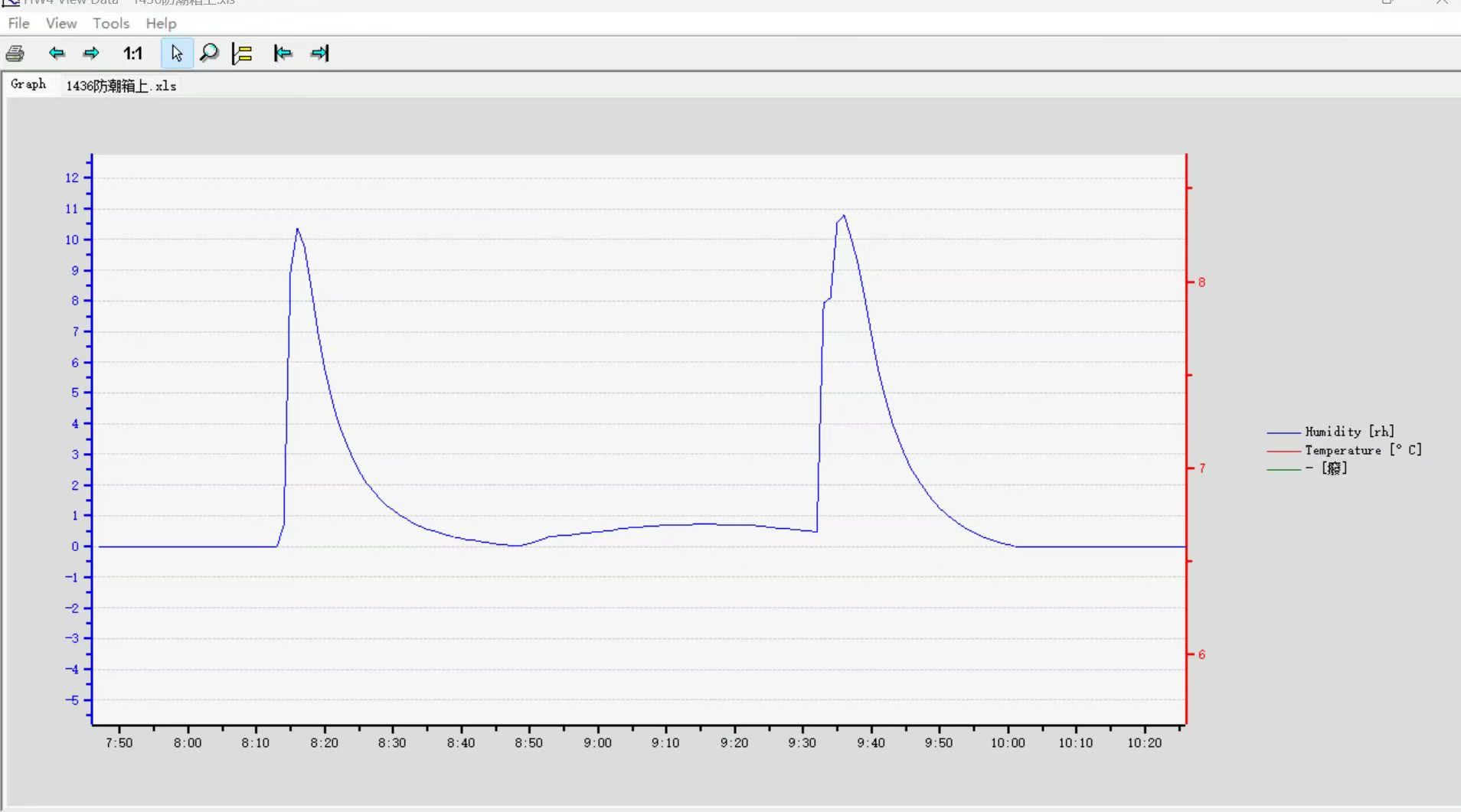

Oven avaaminen 30 sekunniksi joka kerta ja sulkeminen sitten:

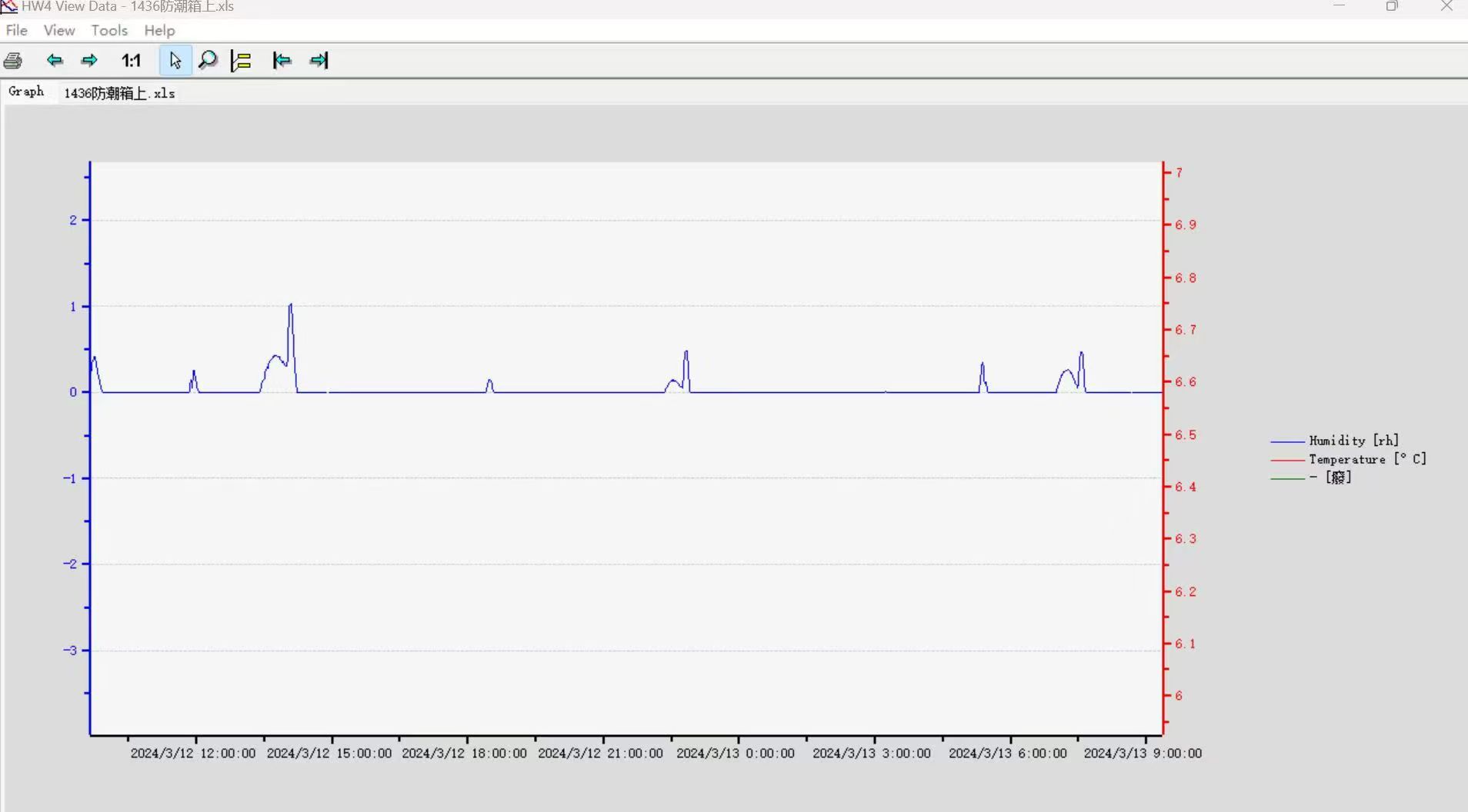

Pitkäaikainen säilytys ilman oven avaamista:

Reaaliaikainen kosteusmittaus ennen toimitusta

Käytämme erittäin tarkkaa Rotronics-kosteusmittaria mittaamaan <1 %RH kuivakaapin uudelleen ennen toimitusta ja antamaan kalibrointitodistuksen, tarkistamme huolellisesti jokaisen kaapin viat ja varmistamme, että kaikki toimii hyvin, kun ne ovat saapuneet asiakkaan käsiin, tämä on myös vastuu, Symor on huolissaan laadunvalvonnasta ja asiakkaiden palautteet toistuvista tilauksistamme, meidän mielestämme tämä on suuri syy, miksi monet asiakkaat tekevät tilauksen.

Ero matalan kosteuden kuivakaappien ja typpikaappien välillä:

▸Alhaisen kosteuden kuivauskaapeissa käytetään kuivausyksiköitä kosteudenpoistoon, ei kulutustarvikkeita, ei vaihtoja, ja ne imevät kosteutta ja poistavat sen automaattisesti ulos.

▸Typpipuhdistuskaapit käyttävät typpikaasua saavuttaakseen alhaisen kosteuden ja alhaisen happipitoisuuden varastointisovelluksen, N2-kaasu on kuluvaa.

<1 %RH Matalakosteussäätökuivakaapit: Käyttö

▸Puolijohteiden ja elektroniikan valmistus:

. Kiekot/sirut/BGA/PCB:t: Kosteudelle herkille komponenteille, joiden kosteusherkkyystaso (MSL) on 2a-5a, estää "popcorn-ilmiön" (sisäisen halkeilun), joka johtuu sisäisen kosteuden nopeasta höyrystymisestä juottamisen aikana.

. Fotoresistit/fluksit: Estää kosteuden imeytymisestä johtuvan suorituskyvyn heikkenemisen.

▸Tarkkuusoptiikka ja instrumentointi

. Korkean tarkkuuden linssit / päällystetty optiikka / kuitupäätypinnat

Saat lisätietoja alle 1 % RH:n matalan kosteudensäätökuivakaapeista vierailemalla verkkosivustollamme www.climatestsymor.com tai lähettämällä sähköpostia osoitteeseen sales@climatestsymor.com. Vastaamme sinulle mahdollisimman pian ja toivotamme mahdollisen yhteistyön tervetulleeksi.
