Elektroninen kosteudensäätökaappi tarjoaa nopean kosteudenpoiston säilytysympäristön kosteusherkille laitteille, elektroninen kosteudensäätökaappi ei ole vain kuivausvarastointiin, vaan myös nopeaan kosteudenpoistoon, pölytiiviiseen ja antistaattiseen (ESD) suojaukseen elektronisille komponenteillesi.

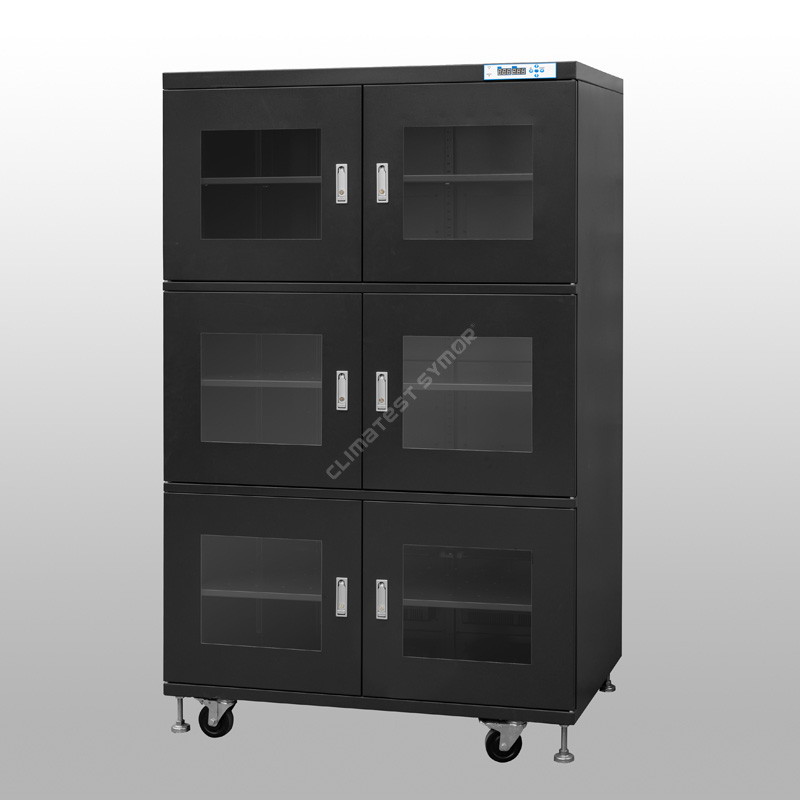

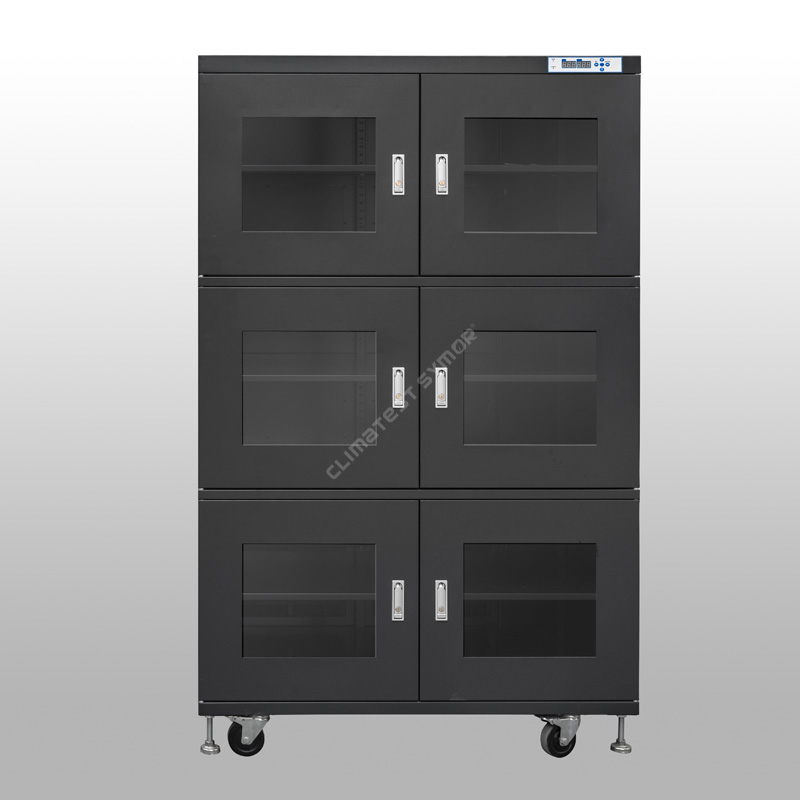

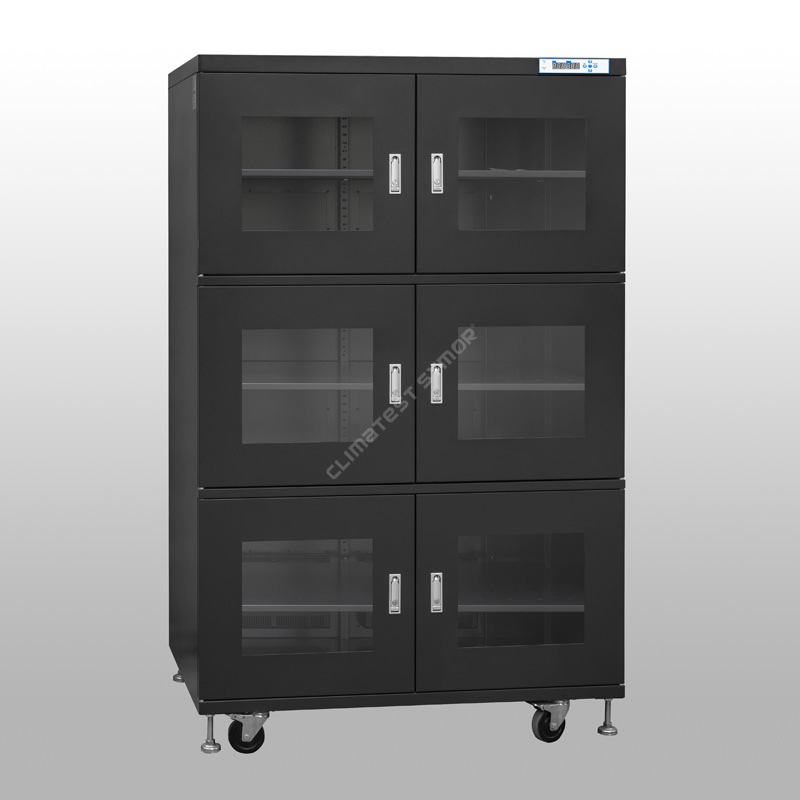

Malli: TDA1436F-6
Tilavuus: 1436L
Kosteus: 20-60% RH säädettävissä
Toipumisaika: Max. 30 min oven avaamisen jälkeen 30 sekuntia ja sitten kiinni. (Ympäröivä 25 °C, 60 % RH)
Hyllyt: 5 kpl, korkeussäädettävä
Väri: tummansininen, ESD-turvallinen
Sisämitat: L1198*S682*K1723 MM
Ulkomitta: W1200*D710*H1910 MM
Kuvaus
Climatest Symor® elektroninen kosteudensäätökaappi tai matalan kosteuden kuivavarastokaappi, pitää tarkan kosteuden säädön patentoidulla tekniikalla, tämä automaattinen kuivauskaappi sopii MSD-levyjen, kuten painettujen piirilevyjen (PCB), levyjen, optisten kuitujen, kasettien, optisten kuitujen, integroitujen piirien, säilytykseen, sirut ja laboratorionäyte.
Erittely
Mode# ja F: ESD-toiminto, Tummansininen väri.
Mode# ilman F: Ei ESD-toimintoa, luonnonvalkoinen väri
Malli |
Kapasiteetti |
Sisämitat (L × S × K, mm) |
Ulkomitta (L × S × K, mm) |
Keskimääräinen teho (W) |
Bruttopaino (KG) |
Max. Kuorma/hylly (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718 litraa |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718 litraa |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870 litraa |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870 litraa |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Ominaisuus
· Hyväksyy Sveitsin alkuperäisen tuodun kosteus- ja lämpötila-anturin.
-Tämä varmistaa korkean tarkkuuden käytössä, lisäksi elektronisessa kosteussäätimessä on muistitoiminto, eikä sitä tarvitse asettaa uudelleen virran katkeamisen jälkeen.
· Valmistettu 1,2 mm paksuisesta galvanoidusta teräksestä, USA DuPont antistaattisella jauheruiskulla.
- Kiinteä rakenne, erinomainen kantavuus, pintakäsittely 18 jauheruiskutusprosessilla, staattinen vastusarvo täyttää 106 -108Ω.
· Varustettu ylikosteushälyttimellä + oven auki hälytyksellä ja tiedonkeruujärjestelmällä.
- Kun sisäilman kosteus ylittää asetetun arvon tai ovi on auki, se hälyttää välittömästi äänellä ja valolla muistuttaakseen käyttäjää.
· Tehokas kuivamoduuli +15 vuoden ennustettu käyttöikä.
- Elektroninen kosteudensäätökaappi käyttää monihuokoista molekyyliseulaa kuivausaineena, se voidaan regeneroida automaattisesti, ei tarvikkeita eikä vaihtoa tarvita.
·Erinomainen ilmatiiviys

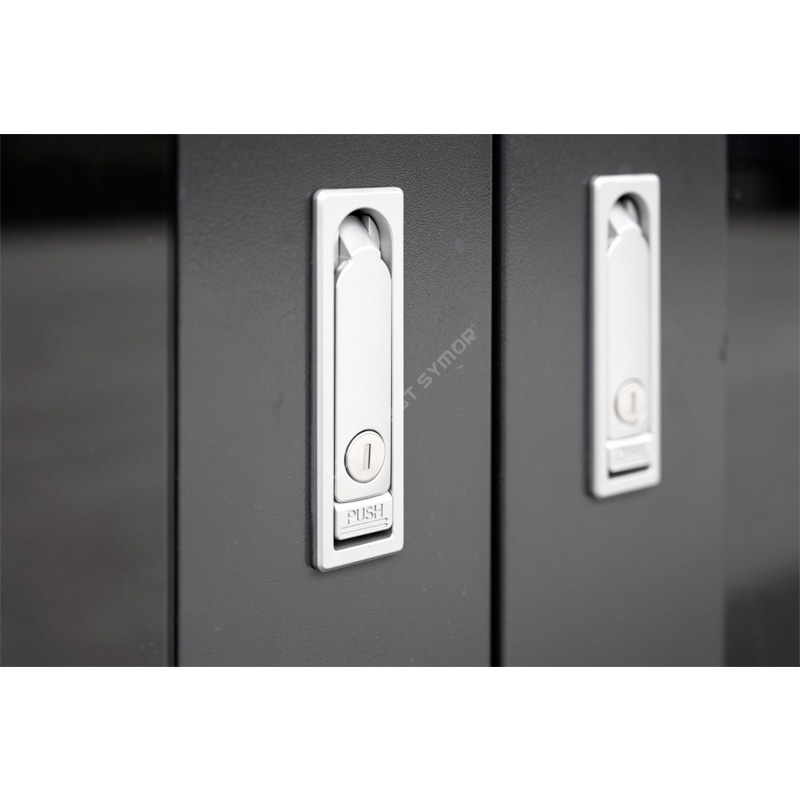

-Koko kuivakaappi käyttää paineistettua lukkoa kosteuden tunkeutumisen minimoimiseksi.
Mikä on 40â elektroninen kosteudensäätökaappi?
Climatest Symor® elektronista kosteudensäätökaappia käytetään kosteuden säätämiseen välillä 20%RH-60%RH, mikä tahansa kosteuspiste tällä alueella voidaan asettaa vapaasti, elektroninen kosteudensäätökaappi ottaa käyttöön automaattisen kosteudenpoistotekniikan.
Kuivayksikkö on elektronisen kuivakaapin sydän, kuivailmakaappi, se on valmistettu synteettisestä kuivausaineesta, joka voidaan tuottaa automaattisesti, ja huoltovapaa, tämän synteettisen kuivausaineen käyttöikä on + 15 vuotta, ei tarvitse vaihtaa, ei jäähdytyspisaroita, ei kuivausainepusseja, ei tarvita typpeä, koko kosteudenpoistoprosessi on hiljainen ja ympäristöystävällinen.
Kuivayksikkö käyttää viimeisintä synteettistä kuivausainetta ja muotomuistiseosta, jopa sähkökatkon jälkeen, synteettinen kuivausaine edelleen imee kosteutta, sisäilman kosteus ei saa nousta yli 10 % RH 24 tunnin kuluessa.
Elektroniikan kuivakaappi ottaa käyttöön korkean tarkkuuden Sveitsistä tuodun RH- ja lämpötila-anturin, anturi ohjaa automaattisesti synteettisen kuivausaineen virkistystä ja kierrätystä 2 %:n tarkkuudella.
Miksi elektroninen kosteudensäätökaappi tarvitaan SMT-prosessissa?
Elektronisen kosteudensäätökaapin käytön lisääntyessä elektroniikkakomponenttien kosteusohjattu varastointi tulee välttämättömäksi elektroniikkateollisuudessa ja kokoonpanoteollisuudessa. Elektroniikkakomponentit on merkitty kosteusherkkyydellä (MSL) ennen tehtaalta, IPC-standardi määrittelee kosteusvaatimuksen Integroiduille piireille, jotka ovat vastaavan MSL:n alaisia, standardissa on tällä hetkellä kaksi pääsuositusta, jotka ovat ><5 % RH ja ><10 % RH varastointi kuivaavassa säilytyskaappissa tai kuivalaatikossa." Pakkaamattomassa MSD:ssä, kun altistusaika ei ylitä 72 tuntia, sitä voidaan säilyttää määritetyssä kosteudessa (kuten alle 10 % RH tai alle 5 % RH) 5 kertaa tai 10 kertaa pidempään elektronisessa kosteudensäätökaappissa, lattian käyttöikä voidaan lyhentää. toipunut.â
Normaali säilytys |
Reflow-prosessi |
||
|
|
|
|
Ympäristön kosteus tunkeutuu pakkauksiin. |
Kuumennuksen aikana vesihöyryn paine kasvaa, mikä erottaa suulakkeen ja hartsin. |
Vesihöyry laajenee edelleen lämmitettäessä ja räjäyttää pakkauksia. |
Vesihöyry rikkoo pakkauksia, mikä aiheuttaa mikrohalkeamia. |
20%-60%RH-sarjan kosteudenpoistonopeus:
(Ympäristö 25 astetta C, kosteus 60 % RH)
Ero elektronisen kuivakaapin ja typpikaapin välillä:
1.Typpikaappi on täytetty typpikaasulla, jotta kaapin sisällä oleva happi puristetaan ulos inertin kaasun suojaympäristön muodostamiseksi, mikä voi estää kiekkojen, IC-sirujen ja LED-sirujen hapettumisen. Typpikaappi riippuu typen tyhjennys alhaisen kosteuden ja hapettumisenestovaraston täyttämiseksi, typen puhtauden oletetaan olevan > 99%, typpikaappia käytetään yleisesti mikroelektroniikassa, puolijohdeteollisuudessa. Elektroninen kuivakaappi on automaattinen kuivakaappi, kuivaava kuivavarastokaappi, joka voi imeä kosteutta ja tyhjennys ulos, muodostaa alhaisen kosteuden varastointiympäristön, sillä on kosteutta säätelevä kyky.2.Typpikaappi käyttää inerttiä kaasua hapettoman tai vähän happipitoisen ympäristön luomiseen, typpikaappiin laitetut tuotteet ovat pohjimmiltaan kosteudenkestävä pakkaus, hapettumista on vaikea tapahtua. Elektroninen kuivakaappi voi hallita vain kosteutta, ei hapettumisenestotoimintoa, happipitoisuus on melkein sama kuin ympäristö t ympäristöön.
Elektronisen kosteudensäätökaapin ominaisuudet
Itsenäinen modulaarinen rakenne: Tämä elektroninen kosteudensäätökaappi käyttää patentoitua modulaarista rakennetta, lämpötila- ja kosteusnäyttö, ohjausjärjestelmä, lämmitysmoduuli, kuivamoduulit voidaan vaihtaa nopeasti, huolto on yksinkertaista, mikä parantaa merkittävästi huollon tehokkuutta.
Ympäristösuunnittelu: Koko elektroninen kosteudensäätökaappi ei tuota ympäristöä saastuttavaa jätettä. Tämä malli on suunniteltu pitkäaikaiseen käyttöön, jos koneen rungon päärakenne on täydellinen, rikkomaton, tarvitsee vain ajoittain tarkistaa ja vaihtaa viallinen moduuli, sitä voidaan käyttää ikuisesti, tämä on viimeisin vihreä muotoilu, joka noudattaa ympäristönsuojeluun.
Helppokäyttöinen: Ei monimutkaisia asetuksia, eikä henkilökunta tarvitse koulutusta, kone tarvitsee vain pistokkeen, se voi toimia täysin automaattisesti. Se on tehokas teollisuusluokan elektroninen kosteudensäätökaappi. Se ei vain säästä henkilöstön koulutuskustannuksia, vaan myös parantaa huomattavasti tehtaan tuotantotehokkuutta.
Kalibrointimuistutus: Antureiden poikkeama vaikuttaa elektronisen kosteudensäätökaapin tarkkuuteen. ISO-säännösten noudattamiseksi tässä mallissa on kalibroinnin vanhenemisen muistutustoiminto. Kun anturi toimii ennalta asetettujen päivien aikana, ohjaimen desimaalipiste vilkkuu muistuttamaan käyttäjää, tämä toiminto säästää tehokkaasti työvoimaa.
Saat lisätietoja elektronisesta kosteudensäätökaapista vierailemalla verkkosivuillamme www.climatestsymor.com tai lähettämällä sähköpostia suoraan osoitteeseen sales@climatestsymor.com, palaamme sinulle takaisin nopeimmin, tervetuloa mahdolliseen yhteistyöhön.
