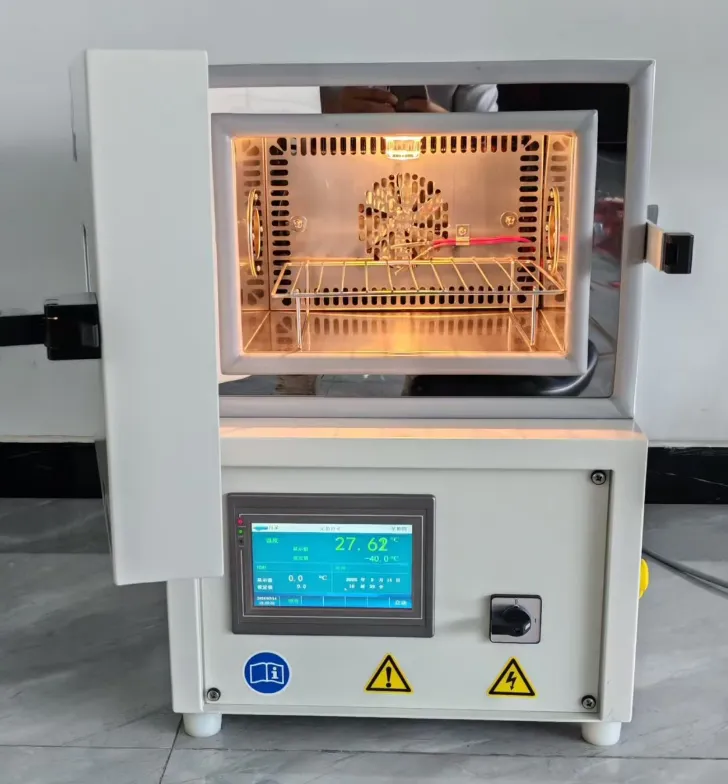

Tutkimuslaboratorioille, laadunvalvontaosastoille ja T&K-insinööriryhmillePöydän lämpötilatestauskammioedustaa etulinjan puolustusta tuotevikoja vastaan. Toisin kuin sisäänkäynnistettävät testikammiot, työpöytäyksiköt tarjoavat kompaktin jalanjäljen. Testaatpa sitten elektronisia komponentteja, piirilevyjä, akkukennoja tai matkapuhelimia, teknisten tietojen ymmärtäminen on ratkaisevan tärkeää toistettavan ja vakuuttavan tiedon tuottamiseksi.
Tämä opas sisältää kattavan ja yksityiskohtaisen analyysin teknisistä tiedoista, toiminnallisista ominaisuuksista ja osto-ohjeista.
Kun arvioidaan aPöydän lämpötilatestauskammio, ostajat keskittyvät usein vain lämpötilan vähimmäis- ja enimmäisrajoihin. Valintaprosessin helpottamiseksi olemme koonneet standarditiedot korkean suorituskyvyn ohjelmoitavalle lämpötilatestauskammiolle. Alla olevat tiedot edustavat alan vertailukohtaa 22–36 litran yksiköille – laboratoriopöytätasojen makea paikka.
| Parametri | Vakiomääritys | Tekninen näkemys |
| Sisäinen äänenvoimakkuus | 12L / 22L / 36L (valittavissa) | 12L on ihanteellinen PCB-testaukseen; 22L ja 36L sopivat akkupakkauksiin tai suurempiin kokoonpanoihin. |
| Sisämitat (LxSxK) | 310 × 230 × 200 mm (12L) - 400x300x300 mm (36L) | Varmista hyllyjen täyttö ja ilmankiertoväli. Älä pakkaa näytteitä yli 3/2 sisäisestä tilavuudesta. |

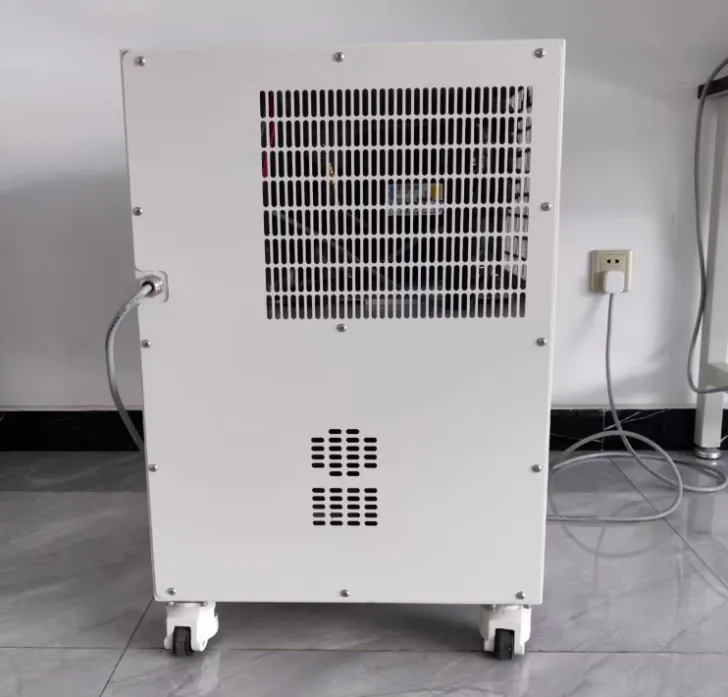

| Ulkomitat (LxSxK) | 500×540×650 mm (12L) - 640×730×920 mm (36L) | Vaatii 30 cm välyksen sivuilla ilmanvaihtoa varten |
| Nettopaino | 60 kg - 90 kg | Ratkaisevaa työpöytäluokituksen kannalta. Varmista, että työpöytäsi kestää staattista kuormaa ja dynaamista tärinää. |
| Sisustusmateriaali | SUS304 ruostumaton teräs (harjattu / peili) | Tarjoaa ruosteenkestävyyden ja korkean heijastavuuden tasaiseen lämpötilan jakautumiseen. |
Tämä on lämpötilatestauskammion ydin. Tietolomakkeen numeroiden on oltava linjassa todellisen fysiikan kanssa. Kiinnitä huomiota "No-Load" vs. "Loaded" -olosuhteisiin.
| Parametri | Vakiomääritys | Tekninen näkemys |
| Lämpötila-alue | -40°C - +130°C (Laajennetut vaihtoehdot: -20°C - +130°C) | -40°C riittää useimmille kaupallisille elektroniikkalaitteille. |
| Lämpötilan vaihtelu | ± 0,5 °C | Edustaa lyhytaikaista vakautta yhdessä ohjauspisteessä. Välttämätön staattisen altistuksen testeissä. |
| Lämpötilan tasaisuus | <2,0 °C | Mittaa lämpötilan vaihtelua tyhjän työtilan 9 pisteen välillä. |
Luotettavuus määräytyy suurelta osin "kultaisen kolmion" perusteella: kompressori, ohjain ja ilmavirta.
| Parametri | Vakiomääritys | Tekninen näkemys |
| Jäähdytysnopeus | 1,0 °C / min - 3,0 °C / min (+85 °C - -40 °C) | Keskihinta, ei kuormaa |
| Lämmitysnopeus | 3,0 °C / min - 5,0 °C / min (-40 °C - +85 °C) | Nikromilämmittimet tarjoavat kuivaa, reagoivaa lämpöä. Nopeammat stressitestit DUT:n eristystä. |
| Kompressori | Hermetic tai Rotary (ranskaksi Tecumseh / Copeland) | Hermetic on hiljaisempi laboratoriokäyttöön; Rotary on kestävämpi teollisuuspyörissä. |
| Kylmäaine | R449A, R448A (matala GWP), R404A | EU:n F-kaasumääräykset poistavat asteittain korkean GWP:n kaasut. Varmista paikallisten ympäristölakien noudattaminen. |
| Ilmankierto | Keskipakotuuletin Sirocco | Luo pakotetun ilman konvektiokentän. |
SymorPöydän lämpötilatestauskammio -yksiköt ovat kehittyneet yksinkertaisista termostaateista kehittyneisiin tiedonkeruualustoihin.
Ohjain on toiminnan aivot.
Ohjelmoitava ohjain
Pöydän lämpötilatestauskammiotKäytä 7 tuuman ohjelmoitavaa LCD-kosketusnäyttöohjainta.
Ohjelmakapasiteetti: Vähintään 120 segmenttiä ja 999 toistosykliä.
Tiedonsiirto: Vakioliitännät RS-232, RS-485 ja Ethernet (RJ-45).
Historiatietojen vienti: Lataa tuki USB-muistitikuille. Tiedot tulee viedä suoraan Exceliin (.csv tai .xls) ilman omaa muotoilua.
Itsenäinen ylikuumenemissuoja: Erillinen mekaaninen rajoitin, joka katkaisee virran lämmittimestä, jos pääsäädin epäonnistuu.
Jäähdytysylikuormitus: Korkeapainekytkimet ja lämpöreleet suojaavat kompressoria.
Kaapeliportit: Normaali Φ 50 mm kaapelinreikä (silikonipistokkeella) sivulla mahdollistaa virran kytkemisen testinäytteeseen (Live Load Monitoring) .
Kyllä, voit testata jännitteisiä tuotteita, mutta sinun on otettava huomioon "lämpökuorma".
Kun tuotteesi on päällä kammion sisällä, se haihduttaa energiaa lämmön muodossa. Tämä lisää ylimääräistä "työtä" kammion jäähdytysjärjestelmään, varsinkin jos yrität pitää erittäin alhaisen lämpötilan (esim. -40 °C).
Tässä on ammattimainen lähestymistapa:
1. Laske kuormitus: Määritä testattavan laitteesi teho (DUT). Yleinen nyrkkisääntö on, että jokaista 100 wattia DUT-lämpöä kohden lisäät 1 °C lämpökuormitusta järjestelmään.
2. Alennuskäyrät: Useimmat valmistajat tarjoavat "Live Load Capacity" -kaavion. Esimerkiksi +23 °C:ssa kammio voi kestää 1000 wattia, mutta -40 °C:ssa tämä laskee 250 wattiin.
3. Kytkentä: Käytä aina erillistä sivukaapeliporttia (Φ 50 mm) kytkeäksesi virtajohdot DUT-liitäntään. Älä koskaan purista kaapeleita oven tiivisteeseen, koska se rikkoo ilmatiiviin eheyden ja aiheuttaa voimakasta jäätymistä.
Lämpötilan tasaisuusmääritykset (esim. ±1,0 °C) mitataan tyypillisesti "kuormittamattomissa" olosuhteissa. Kun asetat näytteet sisälle, ne toimivat lämpöesteinä. Ilman tulee virrata näytteiden ympärillä lämmittääkseen tai jäähdyttääkseen niitä. Jos täytät kammion yli 30-40 % sen kokonaistilavuudesta, estät ilmavirran keskipakotuulettimesta.
Ratkaisu: Jätä vähintään 10 cm:n rako tuulettimen imuaukon ympärille (yleensä ylä- tai takaosaan). Käytä rei'itettyjä hyllyjä mahdollistaaksesi pystysuoran ilmavirran.
Heat Sink Effect: Jos näytteesi on valmistettu paksusta metallista (alumiinista tai teräksestä), niillä on korkea lämpömassa. Ne lämpenevät ja jäähtyvät hitaammin kuin ilma, mikä luo väliaikaisen poikkeaman (viiveen). Ohjain korjaa tämän "liotus" (pito) aikana.
Sinun tulee kalibroida kammiosi vähintään kerran 12 kuukauden välein tai noudattamalla ASTM E220 / ISO 17025 -standardeja. Kalibrointi ei ole neuvoteltavissa, jos testaat FDA (lääketieteelliset laitteet), FAA (Aviation) tai Automotive (IATF 16949) -yhteensopivuutta.
Prosessi: Sertifioitu teknikko sijoittaa "Data Loggerin", jossa on 9-15 termoparia, tiettyihin paikkoihin (kulmiin ja keskelle) tyhjää työtilaa.
Mitä mitataan: Ne testaavat tasaisuutta (ero kuumimman ja kylmimmän pisteen välillä), vaihtelua (vakaus ajan myötä) ja tarkkuutta (kuinka lähellä lukema on NIST-jäljitettävää standardia).
Talon sisäiset tarkastukset: Suorita päivittäinen "kaksipistetarkastus" jäähauteessa (0 °C) ja kiehuvalla vedellä (100 °C) kädessä pidettävällä viiteanturilla varmistaaksesi, että kammio ei ole ajautunut vuosittaisten sertifikaattien välillä.
