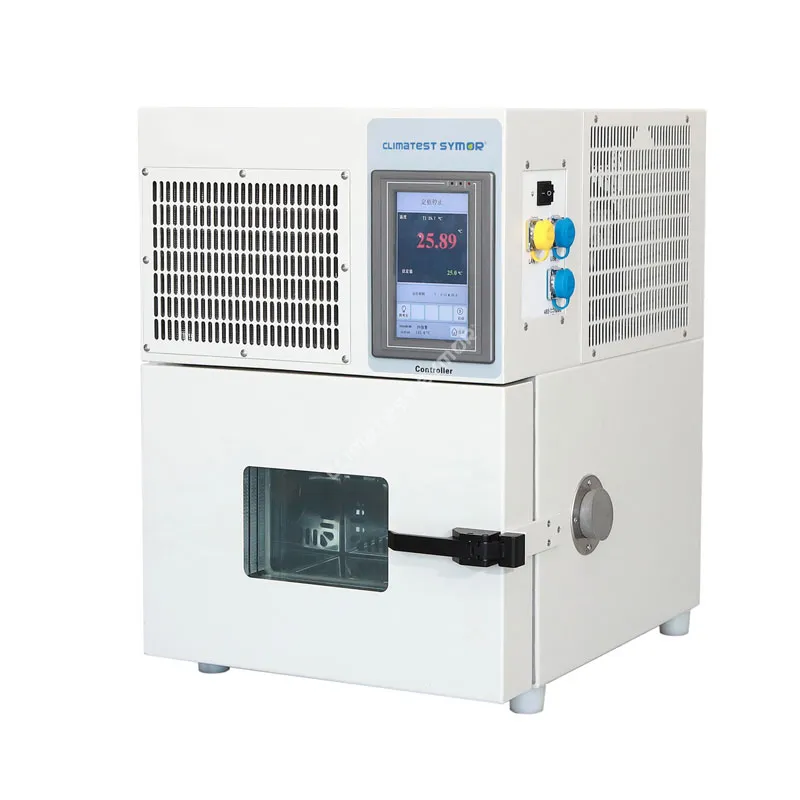

A Pieni lämpötilatestauskammiotarjoaa täsmälleen samat lämpörasituksen seulontaominaisuudet kuin lattialla seisova lämpötilakammio, mutta sen jalanjäljen sisällä, joka mahtuu työpöydälle tai tungosta laboratorioon.
Haasteena on, että "pieni" ei tarkoita "heikompaa". Pienet minilämpötestikammiot saavuttavat lämpötilan nousunopeudet 3°C - 5°C minuutissa samalla kun ne kuluttavat alle 1,5 kW tehoa. Tämä opas tarjoaa täydellisen teknisen erittelyn pienten lämpötilatestauskammion teknisistä tiedoista, mukaan lukien suorituskykytaulukot, mekaaninen rakenne ja käytännön sovellusohjeet.
Pienen lämpötilatestauskammion tekniset ydintiedot Arvioitaessa aPieni lämpötilatestauskammio, et voi luottaa markkinointihypeihin. Ammattimaiset asiakkaat pyytävät tietoja. Alla on standarditiedot korkean suorituskyvyn kompakteille lämpötilatestauskammioille, joiden sisätilavuus vaihtelee 12 litrasta 36 litraan – yleisimmät koot komponenttitason testauksessa.
| Parametri | Vakioalue | Tekninen huomautus |
| Sisäinen äänenvoimakkuus | 12L / 22L / 36L | 12L sopii yhden piirilevyn tai akkukennojen testaukseen. 36 litraan mahtuu jopa 3 autoanturia samanaikaisesti. |
| Sisämitat (L x S x K) | 310 × 230 × 200 mm (12L) - 400x300x300 mm (36L) | Varmista, että testattava laite (DUT) ei vie yli 2/3 sisätilasta ilmavirran ylläpitämiseksi. |
| Ulkomitat (L x S x K) | 500×540×650 mm (12L) - 640×730×920 mm (36L) | Useimmat yksiköt on suunniteltu sopimaan laboratoriopenkeihin. |
| Nettopaino | 60 kg - 90 kg | Tarkista työpöydän kuormitusluokitus. |
| Sisätilojen rakentaminen | SUS 304 ruostumatonta terästä | Tarjoaa hapettumiskestävyyden ja mahdollistaa helpon puhdistuksen |
| Ulkorakennus | Pulverimaalattu kylmävalssattu teräs | Ruosteenkestävä, vakaa ominaisuus |
Tämän taulukon tekniset tiedot määrittävät, täyttääkö pieni lämpötilatestikammiosi kansainväliset testistandardit, kuten IEC 60068-2-1 (kylmä) ja IEC 60068-2-2 (kuiva lämpö).
| Parametri | Arvo (vakiomalli) | Kriittinen näkemys |
| Lämpötila-alue | -40°C - +130°C | -40°C kattaa 95 % kaupallisesta elektroniikan testauksesta. |
| Lämpötilan vaihtelu | ± 0,5 °C | Mittaa lyhytaikaista vakautta yhdessä anturipisteessä. |
| Lämpötilan tasaisuus | <2,0°C (@9 pistettä) | Ei kuormaa |
| Lämmitysnopeus | 2,0-3,0 °C/min keskimäärin | -40°C - +85°C |
| Jäähdytysnopeus | 1,0-2,0 °C/min keskimäärin | +85°C - -40°C. Rajoitetaan kompressorin siirtymän vuoksi matalissa lämpötiloissa. |
| Lämpötilan resoluutio | 0,1 °C | Korkea resoluutio on välttämätön MEMS-antureiden ja oskillaattorien stabiilisuustestauksessa. |
A Pieni lämpötilatestauskammioon yleensä integroitu olemassa olevaan työnkulkuun, tietojärjestelmiin ja fyysiseen ympäristöön.
Ilmankiertojärjestelmä
Kaikissa nykyaikaisissa kompakteissa kammioissa käytetään pakotettua ilmakonvektiota. Takaseinään asennettu keskipakotuuletin imee ilmaa lamellilämmittimen ja höyrystinpatterin läpi ja jakaa sen sitten pystysuunnassa rei'itetyn sivukanavan kautta. Ilman nopeuden tulee olla 1,5–3,0 m/s. Suuremmat nopeudet parantavat tasaisuutta, mutta voivat jäähdyttää pieniä, kevyitä näytteitä nopeammin kuin ohjelmoitu ramppinopeus.
Kaapeliportti ja tarvikkeet
JokaPieni lämpötilatestauskammiotulee sisältää sivuliitäntä. Vakiohalkaisija on 50 mm (2 tuumaa). Portissa on silikonikumitulppa, joka säilyttää kammion tiivisteen ja päästää johdot kulkemaan läpi. Käytä virtalähteellä varustettuja DUT-laitteita varten vain kaapeliporttia – älä koskaan sulje kaapeleiden luukkua.
Hyllyt ja kuorma

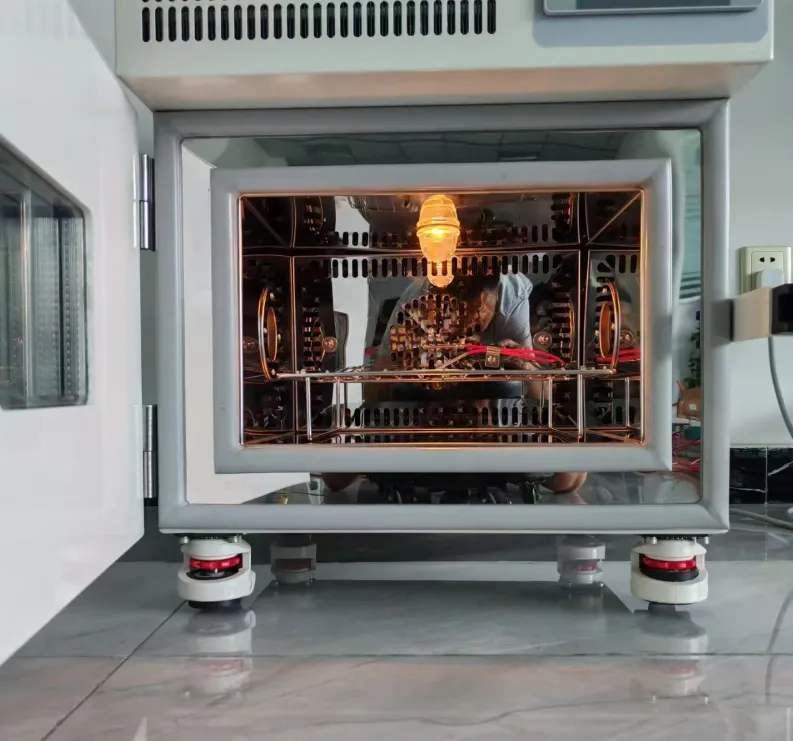

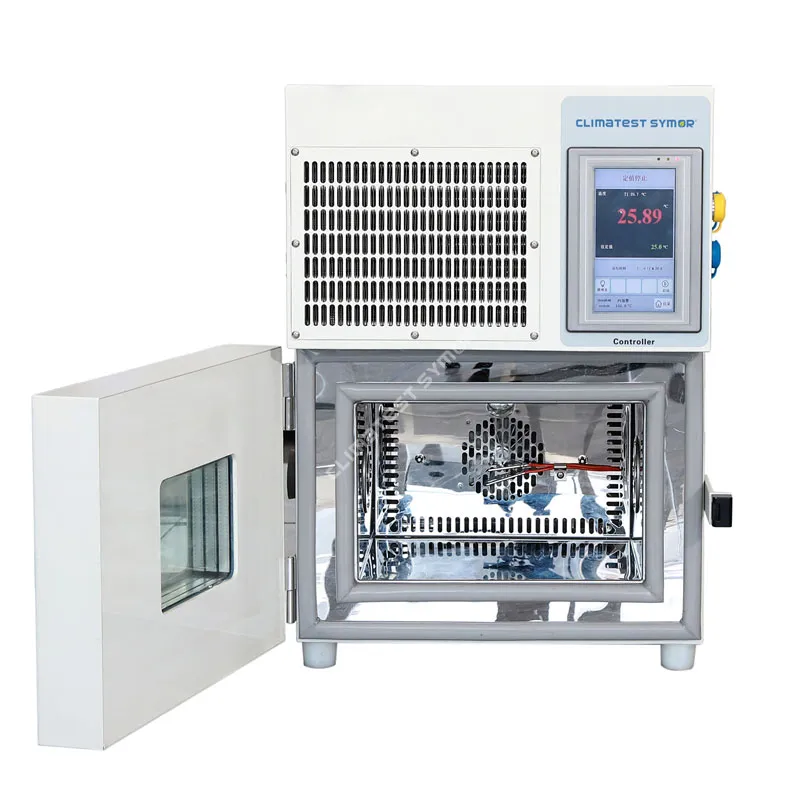

Normaalissa minilämpökammiossa on yksi ruostumattomasta teräksestä valmistettu hylly. Hyllyjen enimmäiskuorma vaihtelee tyypillisesti 10 kg:sta 20 kg:aan, ja alahylly on mitoitettu täyttä kammion kapasiteettia varten.
Seuraavat kolme kysymystä edustavat yleisimpiä suunnittelu- ja toiminnallisia huolenaiheita, joita laboratoriopäälliköt, laatuinsinöörit ja hankintaasiantuntijat ovat esittäneet määritellessään pientä lämpötilatestauskammiota.
1: Kuinka lasken pienen lämpötilan testikammion oikean koon testinäytteilleni?
Sinun on varmistettava, että näytteesi ei vie enempää kuin kaksi kolmasosaa sisäisestä tilavuudesta ja ettei näyte ole 10 cm:n etäisyydellä mistään sisäseinästä.
Kolmanneksen sääntö perustuu ilmavirran dynamiikkaan. Jos esimerkiksi valitset 36 litran pienen lämpötilan testikammion, näytteen kokonaistilavuus ei saa ylittää 24 litraa. Tässä on vaiheittainen laskentamenetelmä:
. Mittaa DUT-mitat senttimetreinä: pituus x leveys x korkeus.
. Calculate single sample volume in liters: (L x W x H) / 1,000.
. Kerro näytteiden määrällä saadaksesi näytteen kokonaismäärän.
Säilytä lisäksi välys ilmankiertoa varten. Ilmanvaihtoliitäntä sijaitsee tyypillisesti takaseinässä. Tämän estäminen liian korkealla näytteellä aiheuttaa suuren lämpötilapoikkeaman. Luotettavien tulosten saamiseksi käytä aina mukana toimitettuja rei'itettyjä hyllyjä äläkä koskaan pinoa näytteitä suoraan kammion lattialle.
2: Kuinka teen lämpötilan tasaisuustestin (kartoituksen) pienelle lämpötilatestauskammiolleni?
Tarvitset kalibroidun monikanavaisen dataloggerin, jossa on vähintään 9 PT100-anturia
Tässä on ammattimainen menetelmä:
. 9 PT100 lämpötila-anturi, kalibroitu ±0,3°C tarkkuuteen
. Dataloggeri 50 ms - 1 sekunnin näytteenottotaajuudella
. Kammion kiinnitys tai metalliteline (ei-metallinen lämmönjohtavuuden välttämiseksi)
Testimenettely:
1.Aseta 9 anturia tyhjään kammioon seuraaviin paikkoihin:
. 8 kulmaa (kukin 50 mm seinästä
. Geometrinen keskus
2. Aseta kammioon kolme tarvitsemaasi asetusarvoa: -40°C, +25°C ja +85°C
3.Anna 30 minuuttia stabiloitua (liotusaika) jokaisessa asetuspisteessä.
4.Kirjaa lämpötilatiedot 30 minuutiksi kullakin asetuspisteellä.
5. Laske tasaisuus seuraavasti: (korkein tallennettu lämpötila 9 pisteen joukossa) miinus (matalin lämpötila 9 pisteen joukossa).
Läpäisykriteerit: Korkeasta laadustaPieni lämpötilatestauskammio, tasaisuuden tulee olla ≤2,0 °C. Jos kammiosi tasaisuus ylittää 3,0 °C, tarkista, onko tuuletin tukossa, lämmittimessä ei ole vikaa tai onko kylmäainevaraus alhainen. Suorita tämä testi vuosittain ja jokaisen kammion siirron jälkeen.
